Manual de instalação Suntech ST310U

Dicas de instalação:

Antes de inicializar a instalação, recomendamos verificar se o veículo apresenta perfeitas condições elétricas e condições ideais de tensão da bateria e carregamento.

Teste de bateria e alternador:

  1. Verificar tensão da bateria do veículo:
    1. Com motor desligado: deve estar acima da tensão nominal:
      • Veículo 12 volts:  maior que 12Volts
      • Veículo 24 volts:  maior que 24Volts
    2. Com motor ligado:
      • Veículo 12 volts:  maior que 13Volts e menor que 14.4Volts
      • Veículo 24 volts:  maior que 26Volts e menor que 28.8Volts

Qualquer variação de tensão, fora do especificado acima, indica um possível problema com a bateria ou alternador do veículo.



Alimentação (VCC)

Fio geralmente vermelho com bitola maior, encontrado na caixa de fusíveis. Em alguns casos, a cor pode variar. A recomendação é pegar o cabo que alimenta a caixa de fusíveis, pois o objetivo é evitar interferências em acessórios do veículo.

Negativo (GND)

O Negativo (GND) sempre deve ser retirado em parafusos específicos fixados na lataria do veículo, como demonstrado na foto abaixo. Caso não haja possibilidade, pode ser retirado em qualquer parafuso em bom estado fixado na lataria. Nunca pegar derivação em chicote.

Ignição ou pós-chave

Normalmente encontrado na caixa de fusíveis ou comutador. A recomendação é pegar o cabo que alimenta a caixa de fusíveis ou diretamente no comutador, pois o objetivo é evitar interferências em acessórios do veículo.

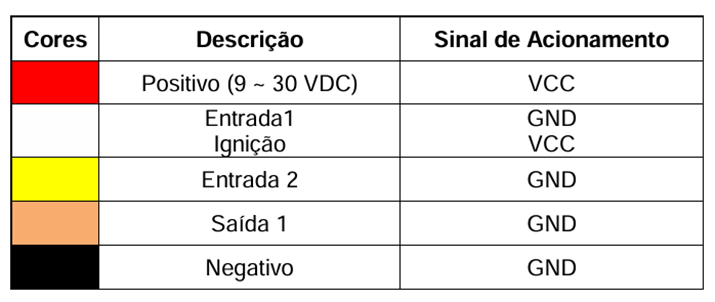

Descrição / cores dos cabos:

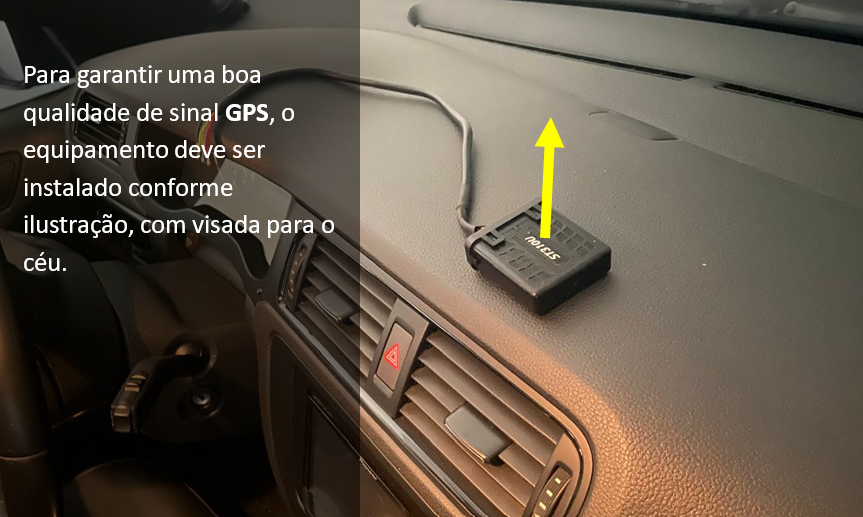

Posicionamento e fixação do equipamento ou da antena de GPS

A antena de GPS deverá ser instalada em local não visível, de difícil acesso e não pode ser fixada em baixo de estrutura metálica. Para equipamento com antena de GPS interna utilizar o mesmo conceito. Na maioria dos equipamentos, vem indicado o lado que deve estar voltado para cima (com visada para o céu).

A fixação deve ser feita com cinta plástica ou fita dupla face. Em hipótese alguma, o equipamento poderá ficar solto.





Posição de instalação do equipamento

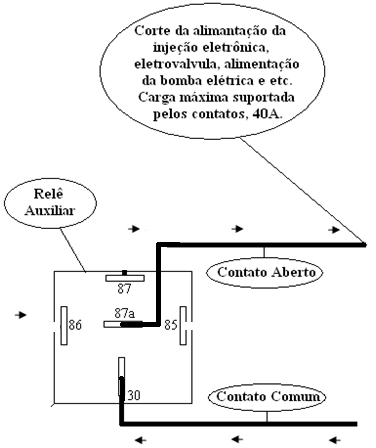

Instalação de bloqueio:

Bloqueio tipo NF – Normalmente Fechado



O bloqueio NF – Normalmente Fechado é a forma mais comum de se fazer a instalação dessa função.



No entanto nos casos em que o rastreador seja desligado o veículo continuará a funcionar normalmente



  • Contato 86 – Ligado ao pós-chave junto ao cabo branco do rastreador
  • Contato 85 – Ligado ao fio laranja do chicote do rastreador
  • Contatos 87A e 30 – conforme ilustração



Obs.: Caso a corrente do ponto de bloqueio seja superior a 20A, recomendamos a utilização de cabos de 2,5mm e emendas dos fios soldadas.

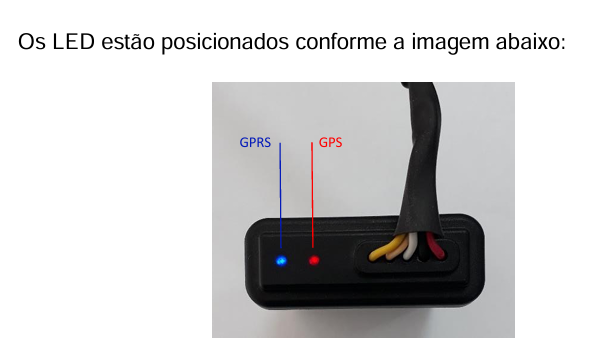

SINALIZAÇÃO DOS LEDS

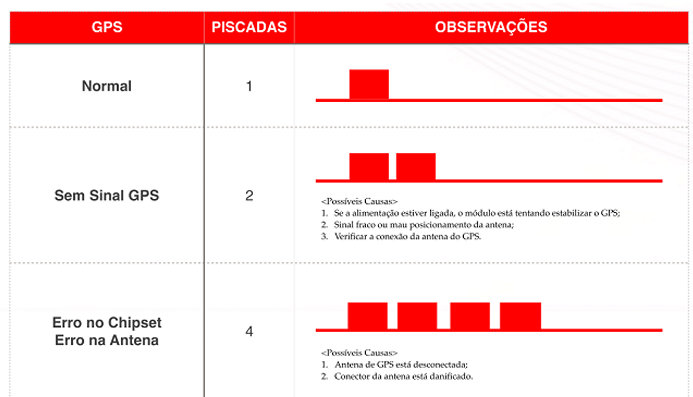

Led Indicador GPS – Vermelho

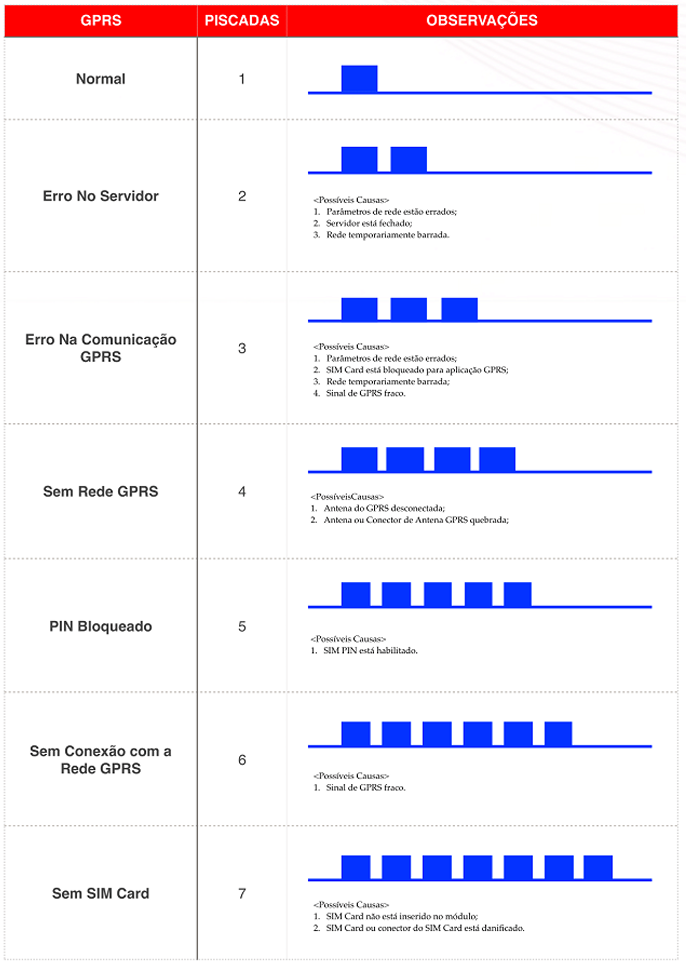

Led Indicador GPRS – Azul
